Для технических вузов и СПО

Превращаем кабинеты технических вузов в лаборатории прототипирования электроники

Студенты создают готовые печатные платы электроники за 15 минут, вместо недель ожидания закупки.

≈15 минплата и трафарет
23–84 ммразмер заготовок
Сделано в РФпроизводство в Воронеже

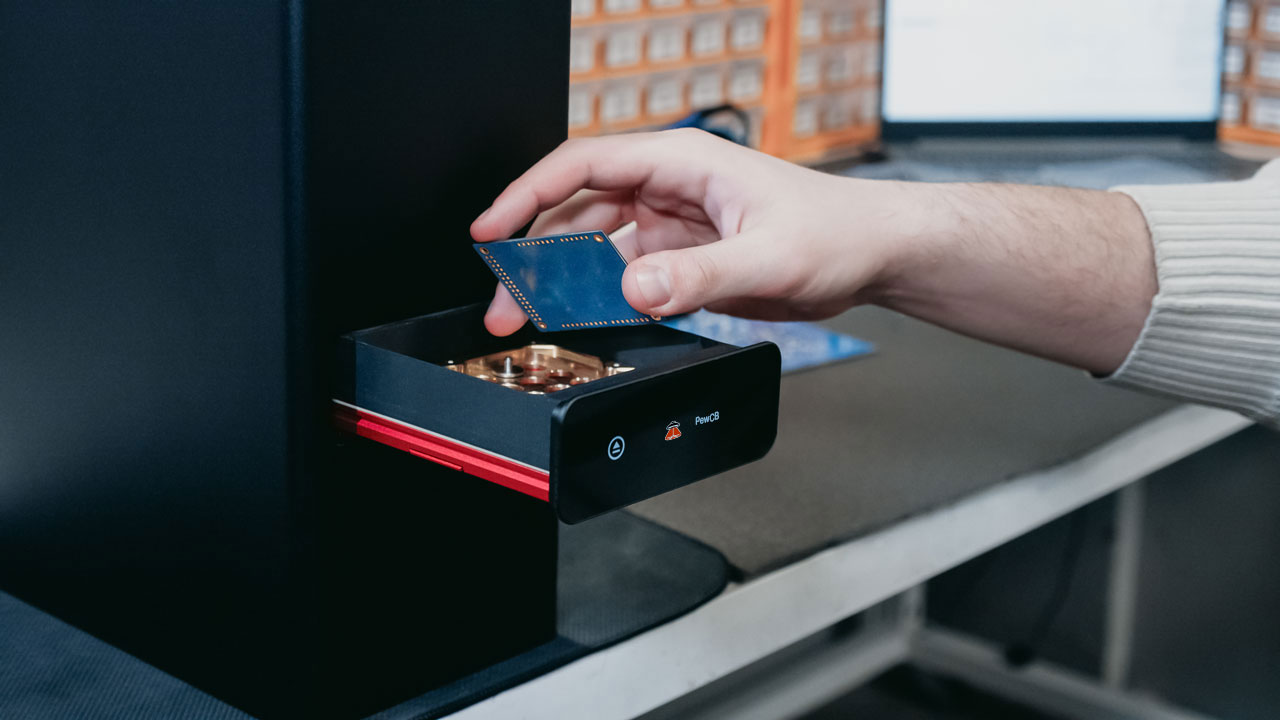

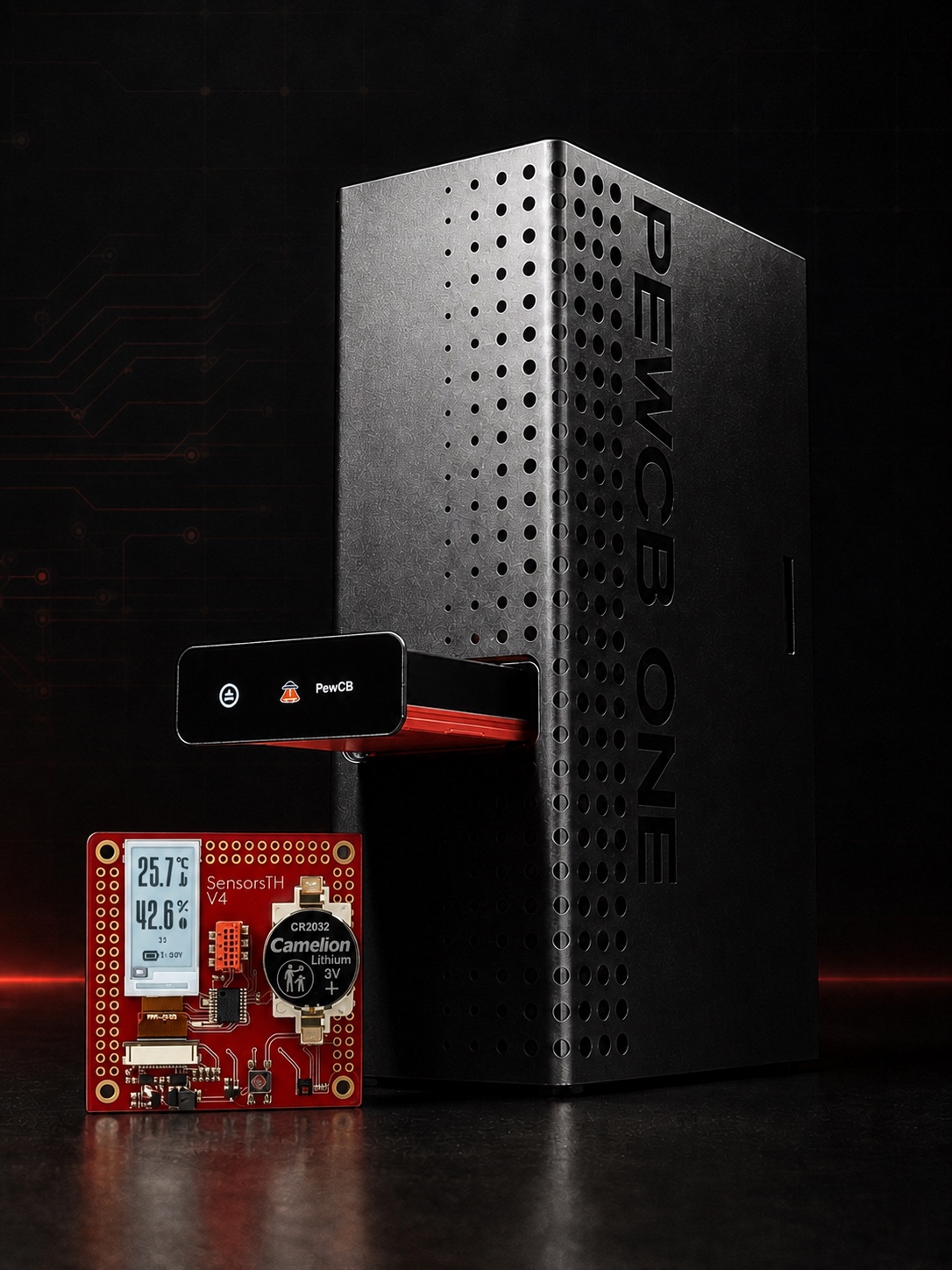

Готовую плату снимают с выдвижного модуля PewCB
01

Студенты выпускаются с практическими работами

Студенты не только проектируют, но и собирают, запускают и проверяют реальную электронику.

02

Портфель студента растет до 20 готовых устройств

Портфель студента растёт с 1–2 устройств до серии физических, проверенных итераций.

03

ВУЗ получает больше абитуриентов

Осязаемые результаты обучения становятся аргументом для абитуриентов, партнёров и программ финансирования.

Около 15 минут — ориентир производителя для машинного изготовления платы и трафарета после подготовки проекта. Монтаж, пайка, запуск и проверка выполняются студентом отдельно.

Какую проблему системы образования мы решаем?

За 4 года обучения студент в среднем изготавливает всего 1-2 реальные платы

Остальные 30 спроектированных плат не выходят за рамки компьютера — студент не видит физических ошибок и не проходит следующую итерацию. Падает качество обучения.

≈30

проектов остаются
на экране

1–2

платы доходят
до сборки

01

Закупка и согласования

Даже одна учебная итерация может пройти через счёт, согласование, оплату и отдельную документальную процедуру.

02

Производство и логистика

Внешний заказ живёт в календаре поставщика, а не в расписании пары, лабораторной или проектного модуля.

03

Ошибка запускает ожидание заново

Если первая версия не заработала, повторный цикл может растянуть получение результата на месяцы.

Решение внутри учебного кабинета

PewCB — принтер печатных плат, который ставится в классе или лаборатории

Студенты загружают подготовленный проект, нажимают «Старт» и получают плату и трафарет, после чего собирают и проверяют устройство.

  1. 01
    Загрузили проектФайлы для изготовления подготовлены заранее
  2. 02
    Нажали «Старт»Настройка и калибровка происходят автоматически
  3. 03
    Получили платуДальше — монтаж, пайка, запуск и проверка
Получить презентацию
Настольная закрытая система PewCB
11 кгнастольный формат
0,1 ммдорожка / зазор*
30 мкмповторяемость*
Больше попыток

Ошибка становится частью обучения, а не финалом проекта.

Реальная практика

Студент собирает, запускает, измеряет и исправляет собственную электронику.

Меньше зависимости

Ранние учебные итерации выполняются внутри учреждения; серия остаётся фабрике.

Разработано в России

Закрытый металлический корпус и встроенная фильтрация; требования к размещению подтверждаются документацией.

* Заявленные производителем характеристики текущей версии устройства.

04 / ПРОЦЕСС

Скорость прототипирования

01

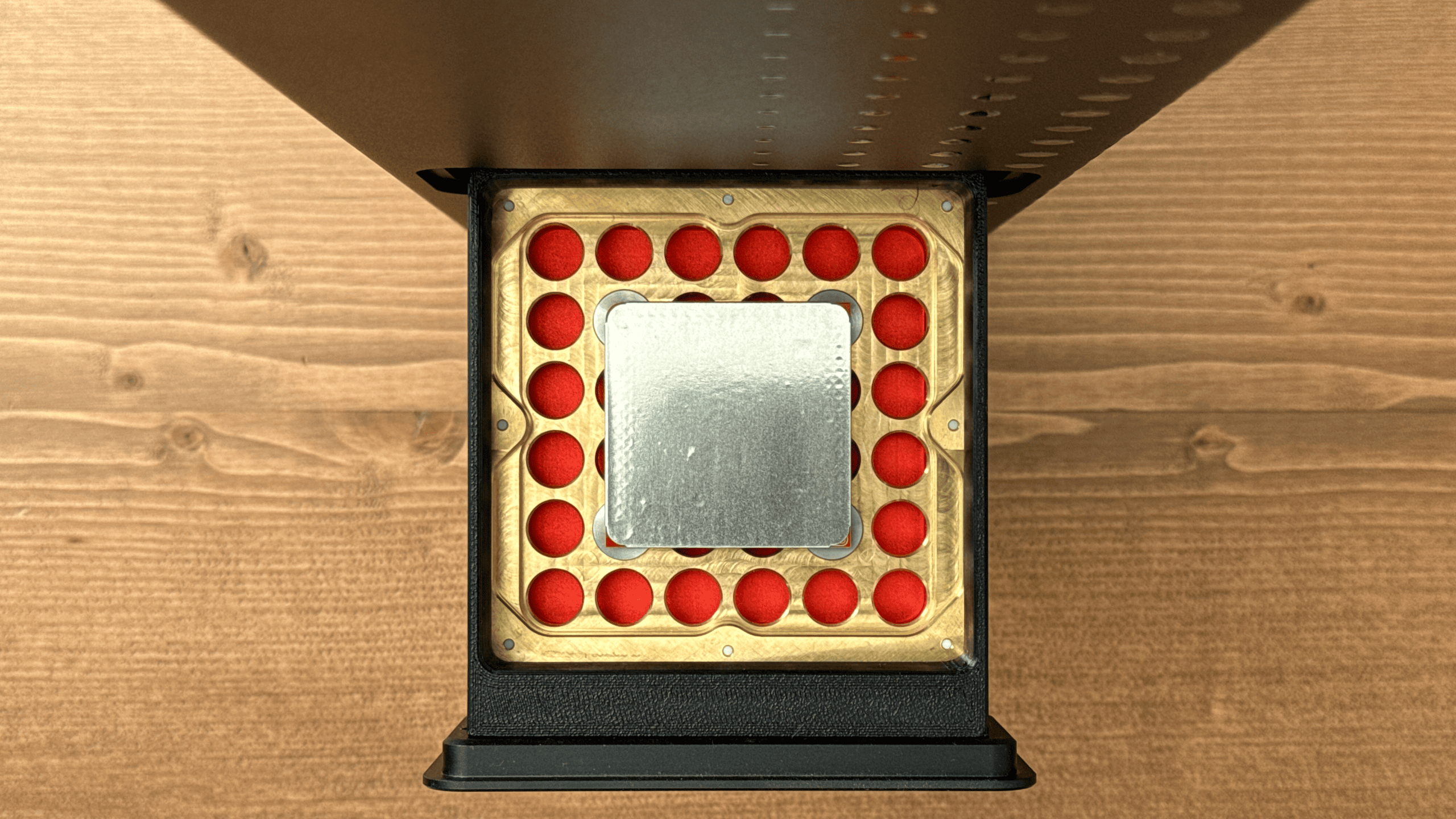

Установите заготовку и нажмите «Старт». Настройка и калибровка оборудования происходят автоматически.

02

Лазерная обработка ~15 минут:
5–10 минут на плату и 5 минут на трафарет.

03

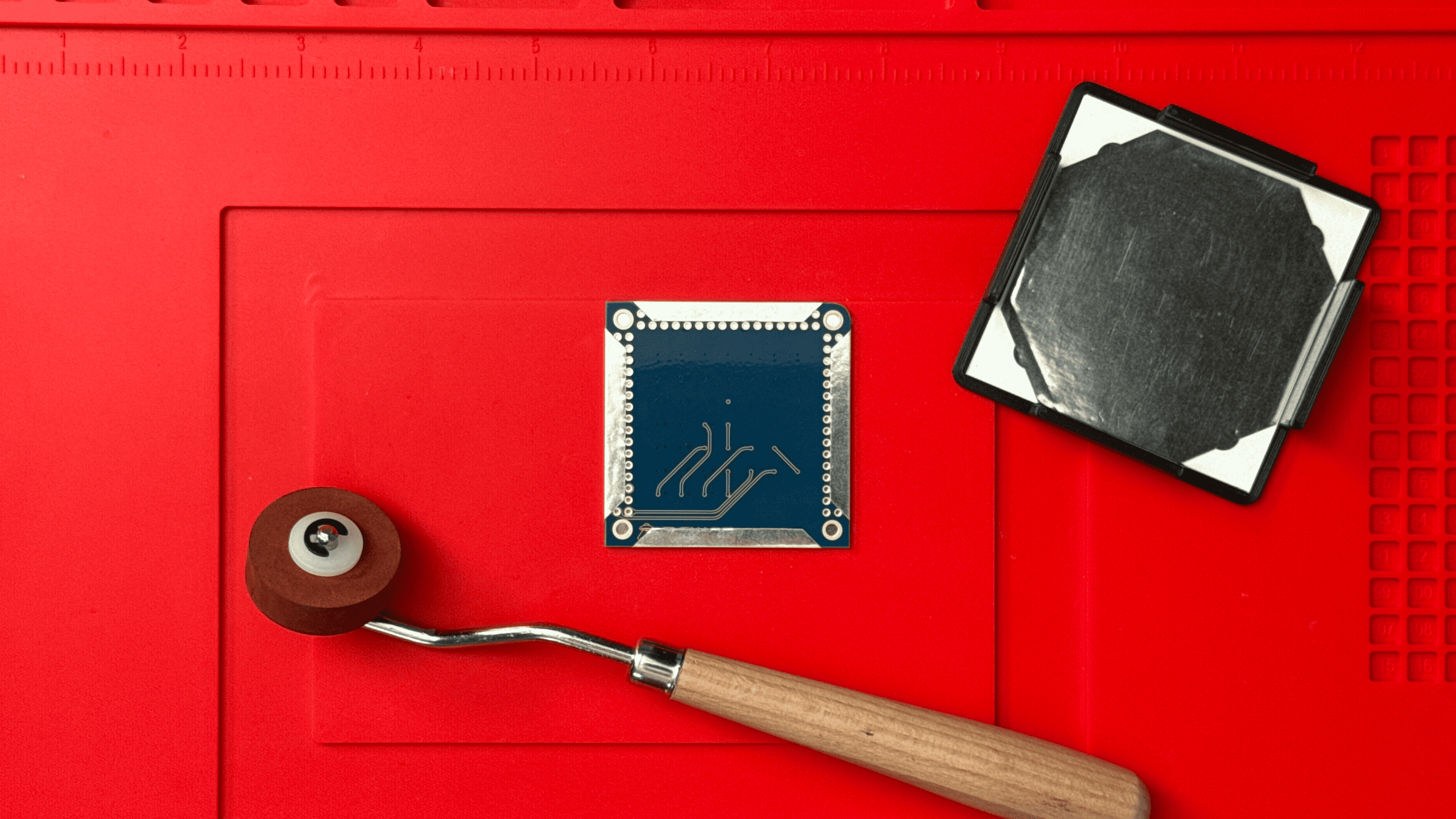

Остаётся только собрать прототип. Трафарет ускоряет и упрощает этот этап.

Короткая демонстрация PewCB≈15 сек
PDF / 12 страницПолучить презентацию PewCB для руководителя

05 / СЦЕНАРИИ

Какие задачи решает PewCB в образовательных учреждениях РФ

Одна система работает в учебном и проектном контуре: от регулярной практики до исследовательских команд и выпускных работ.

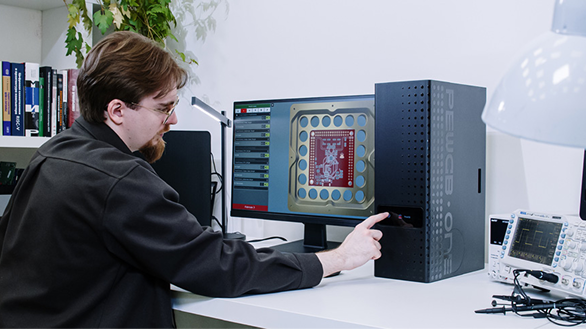

Разработка электронной платы
01

Разработка

  • Разработка и тестирование новых устройств.
  • Быстрое прототипирование печатных плат.

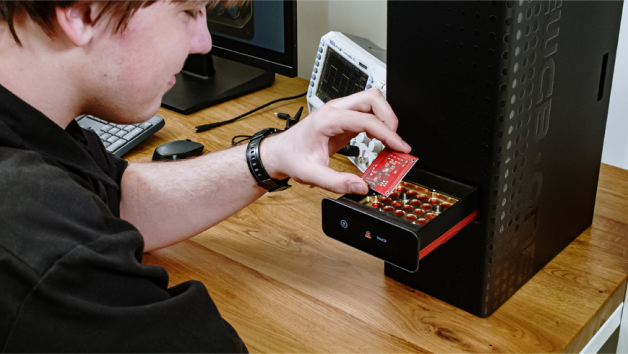

Прототипирование электроники
02

Прототипирование

  • Создание центров коллективного доступа, дизайн-центра.
  • Создание собственного мелкосерийного производства.

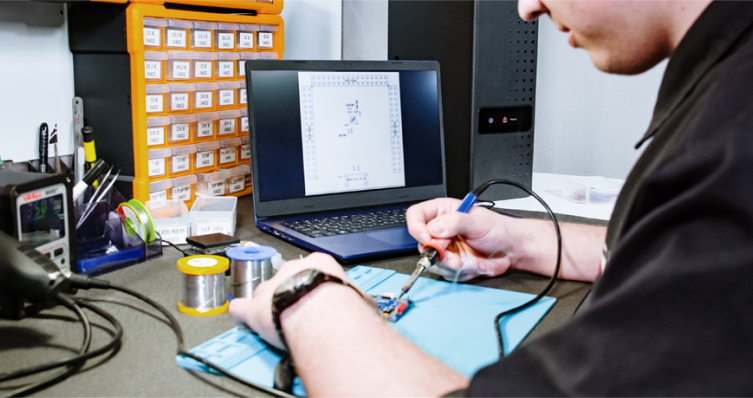

Обучение работе с электроникой
03

Обучение

  • Обучение практическим навыкам.
  • Приобретение навыков работы в популярных САПР с нуля.
  • Проведение конференций, олимпиад, хакатонов.

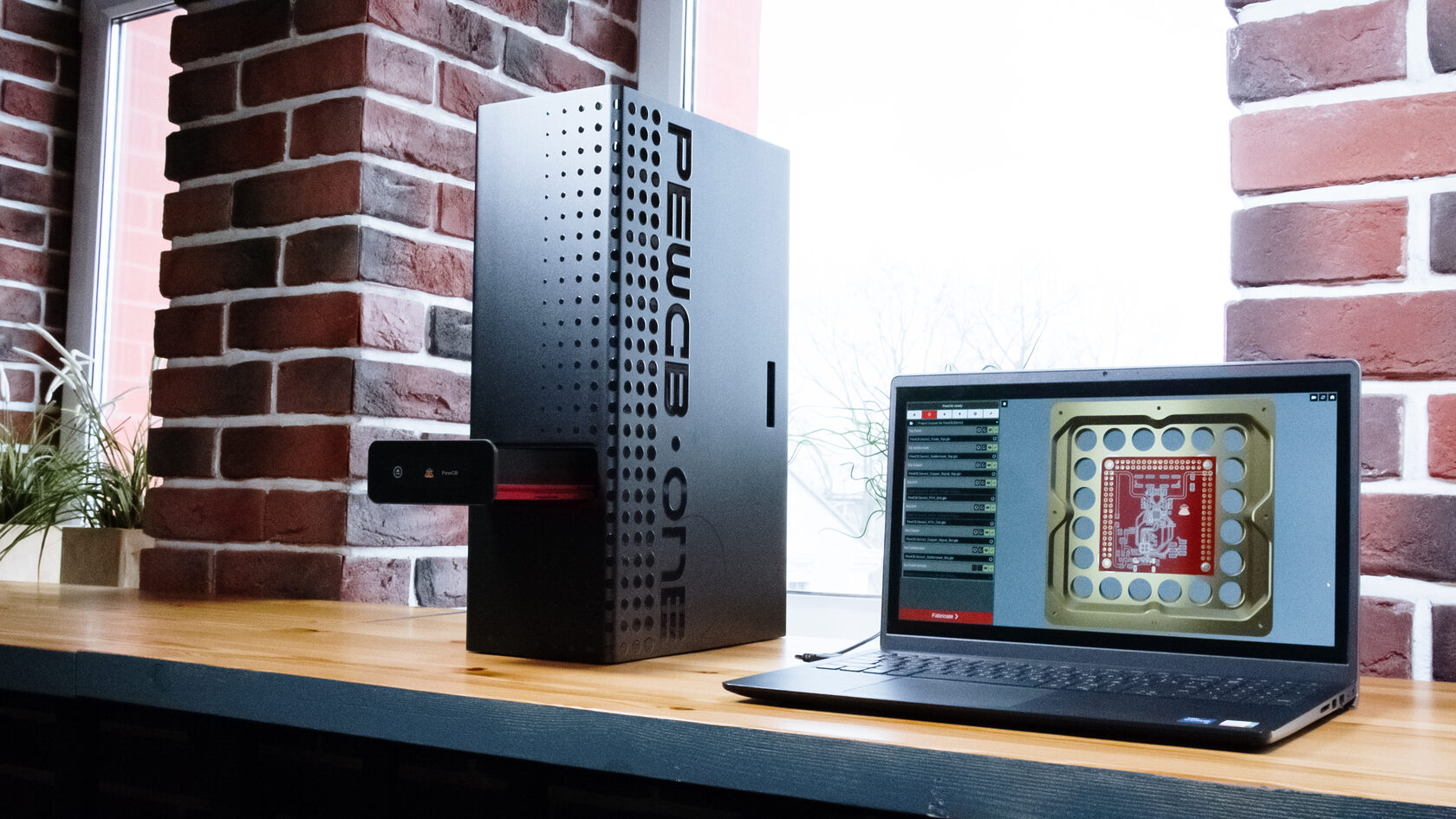

PewCB на рабочем месте проектной команды
04

Проектная деятельность

  • Портфолио студентов.
  • Презентация выпускных работ.
  • Исследовательская деятельность.

06 / МЕТОДИКА

Учебно-методическое сопровождение для Delta Design, Altium Designer и KiCAD в комплекте поставки

Материалы помогают встроить оборудование в курс и дать преподавателю воспроизводимую опору для практических занятий.

01

Учебное пособие

Рекомендовано редакционным советом МАИ

Обложка учебного пособия
02

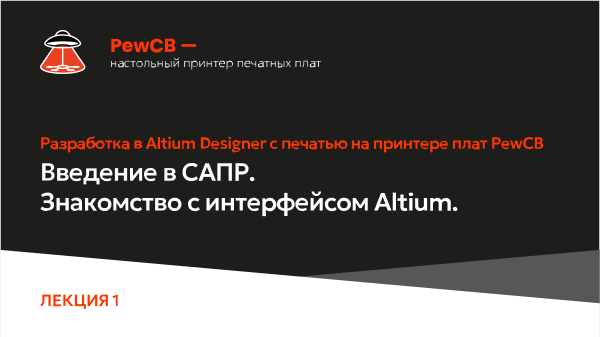

Презентации к курсу

Разработано совместно с МАИ и МФТИ

Страница методических материалов
03

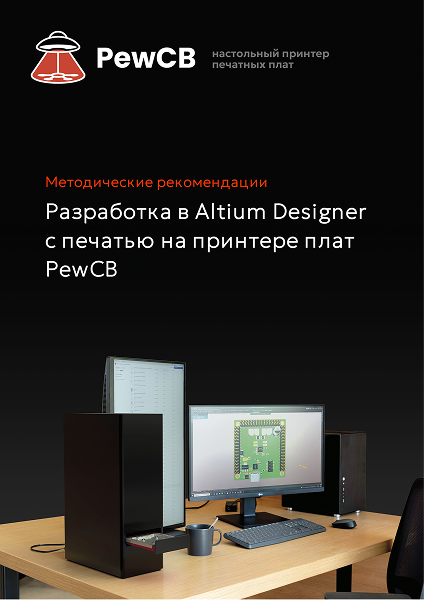

Методические рекомендации

Для студентов и преподавателей

Совместная разработка относится к презентациям учебного курса; это не заявление о разработке самого устройства вузами.

07 / РЕЗУЛЬТАТ ОБУЧЕНИЯ

Результат обучения

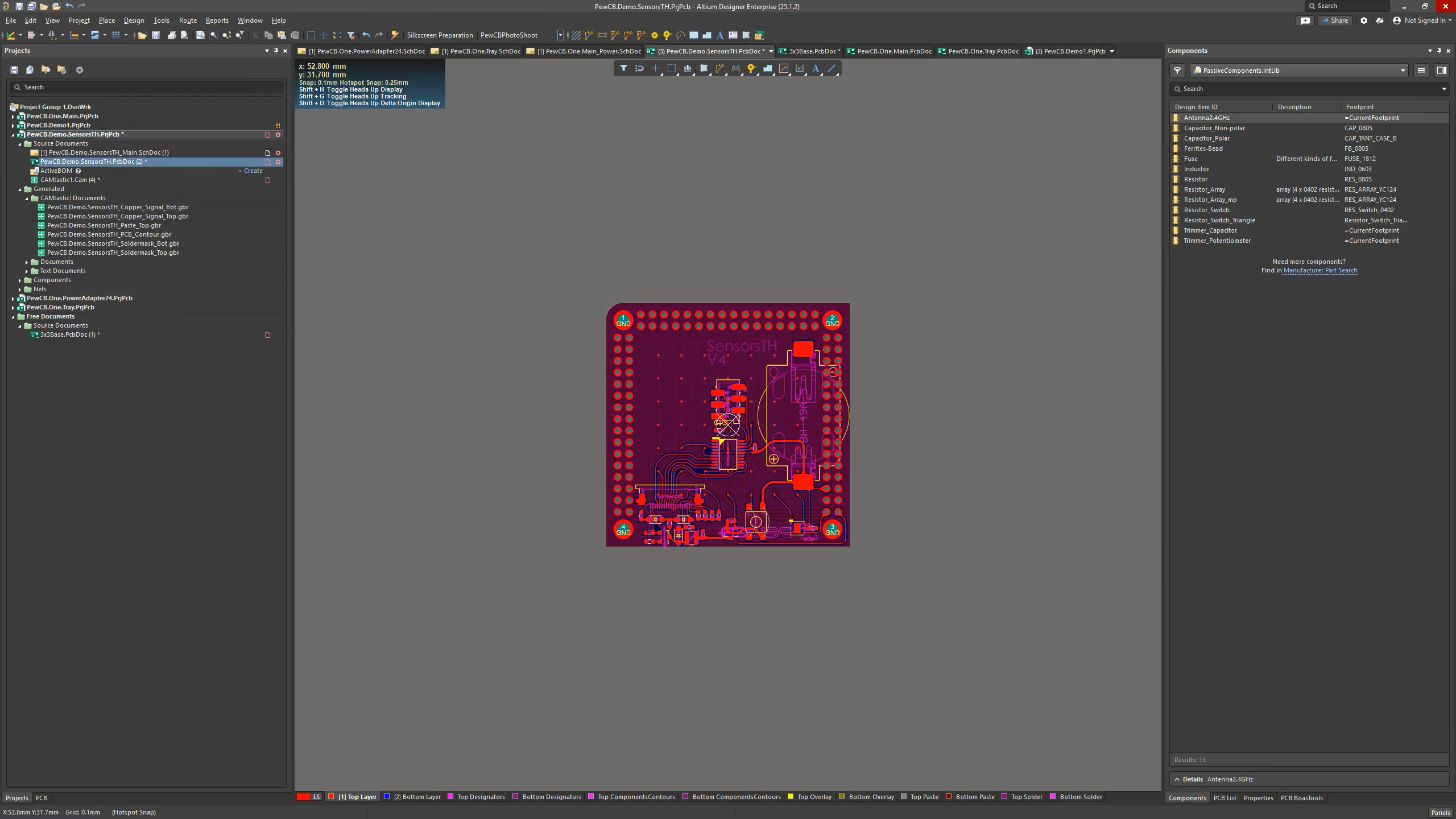

  • 01Умение разрабатывать и оформлять электрические схемы и разводить печатные платы
  • 02Практические навыки подготовки к производству

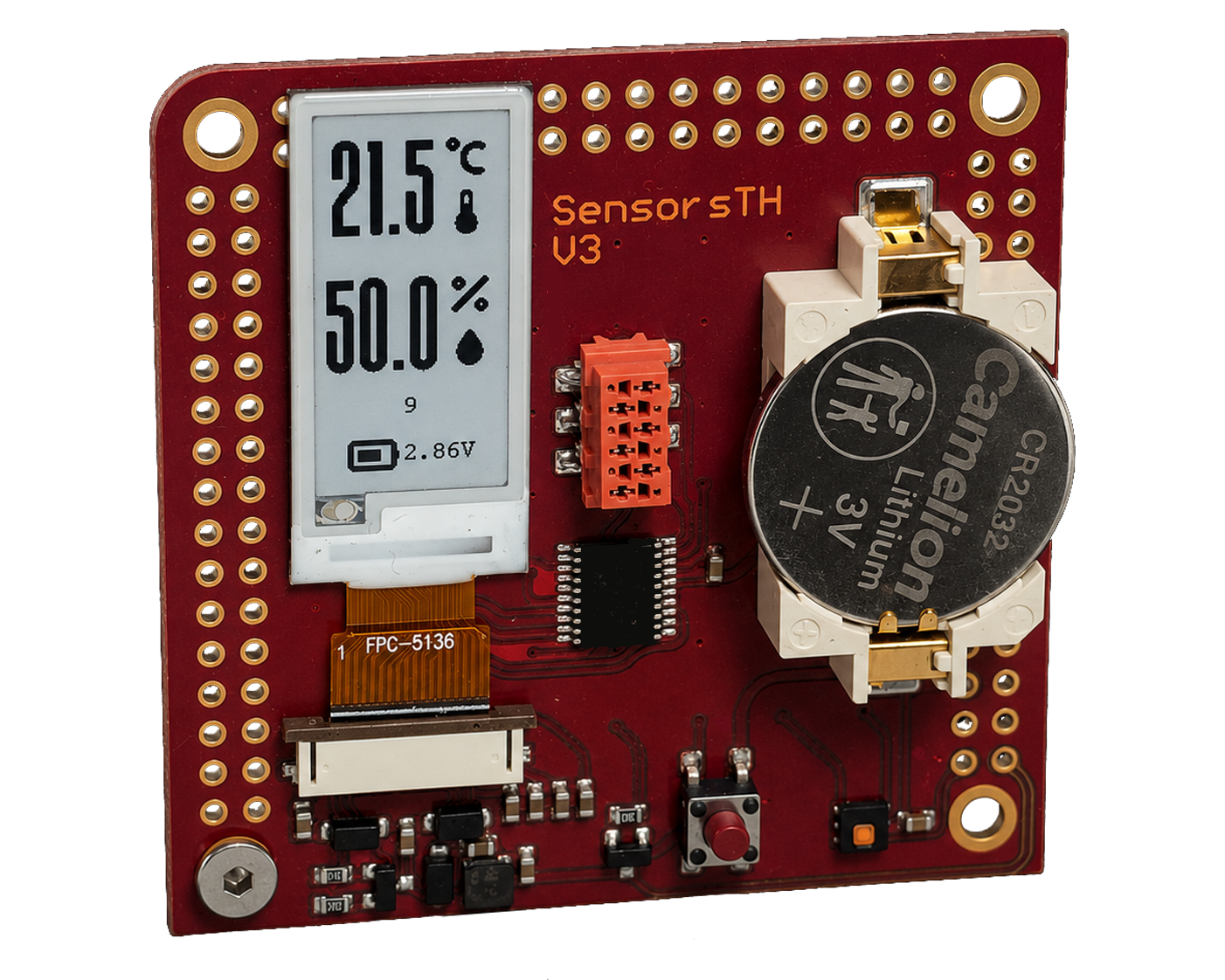

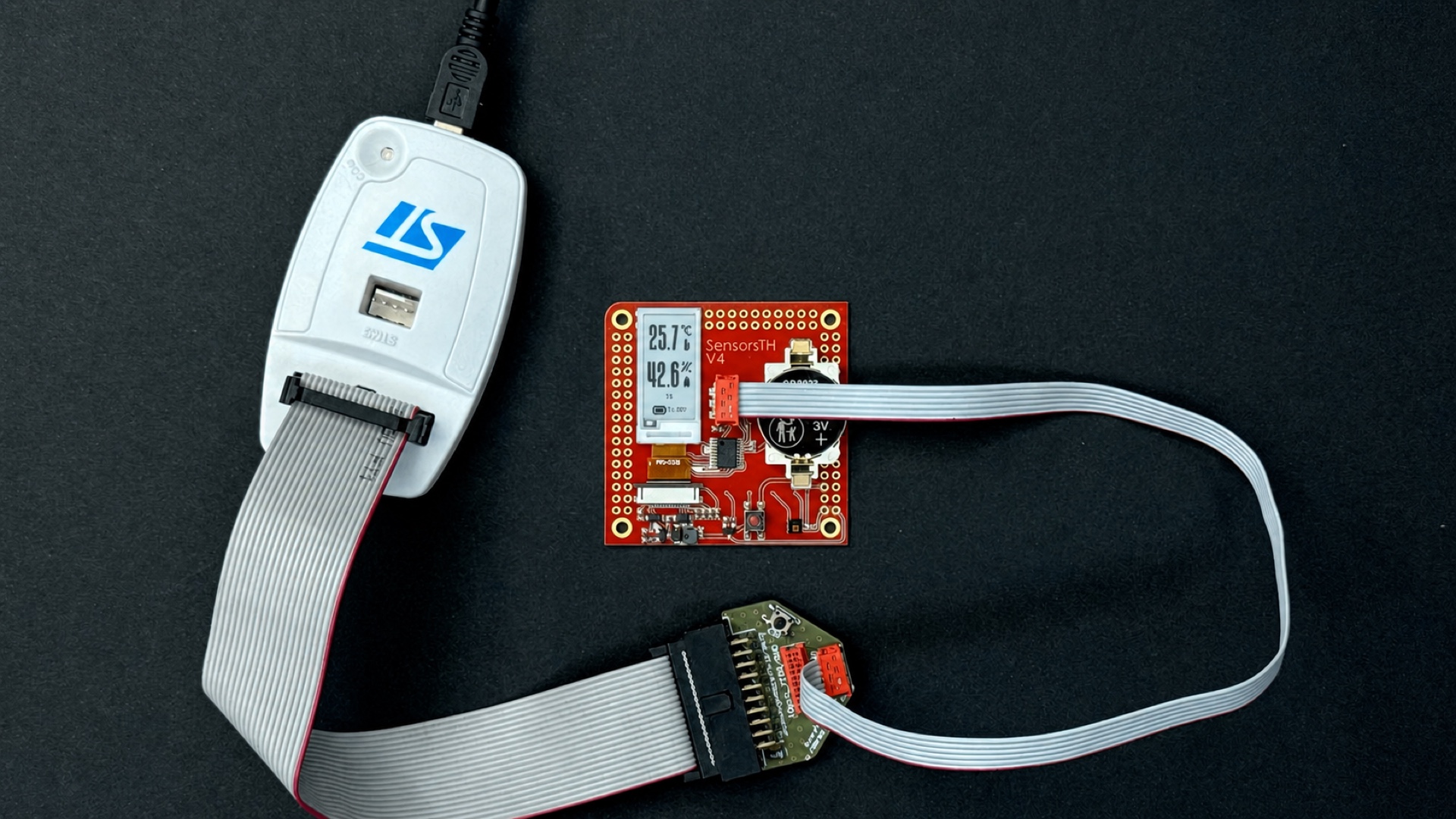

В результате обучения студент получает собственную готовую и функционирующую печатную плату

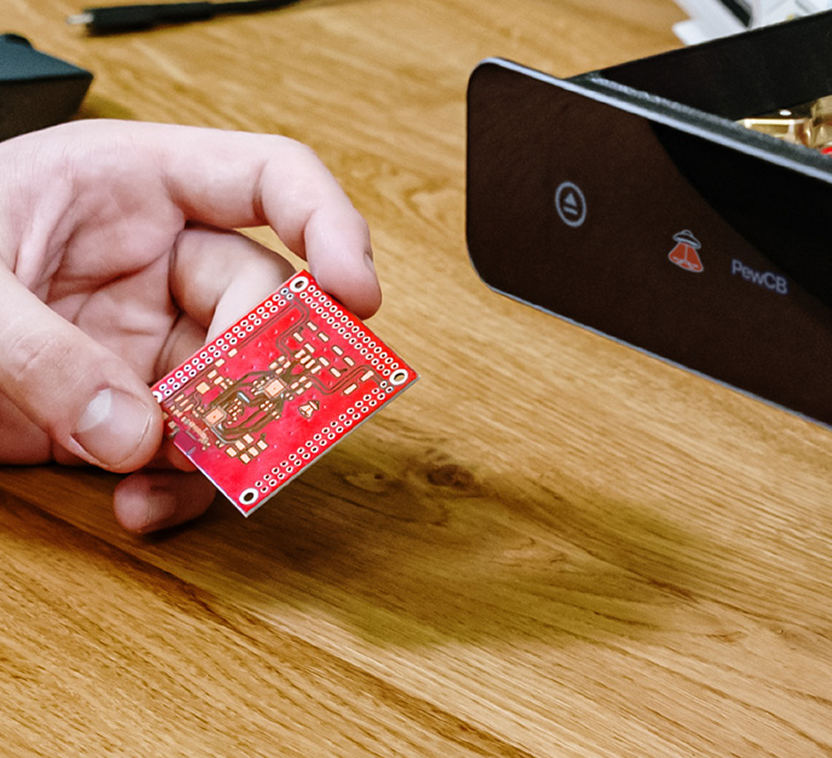

Готовая функционирующая плата — результат обучения

08 / ЗАГОТОВКИ

Расходные материалы

Заготовки — основной специализированный расходный материал для PewCB.

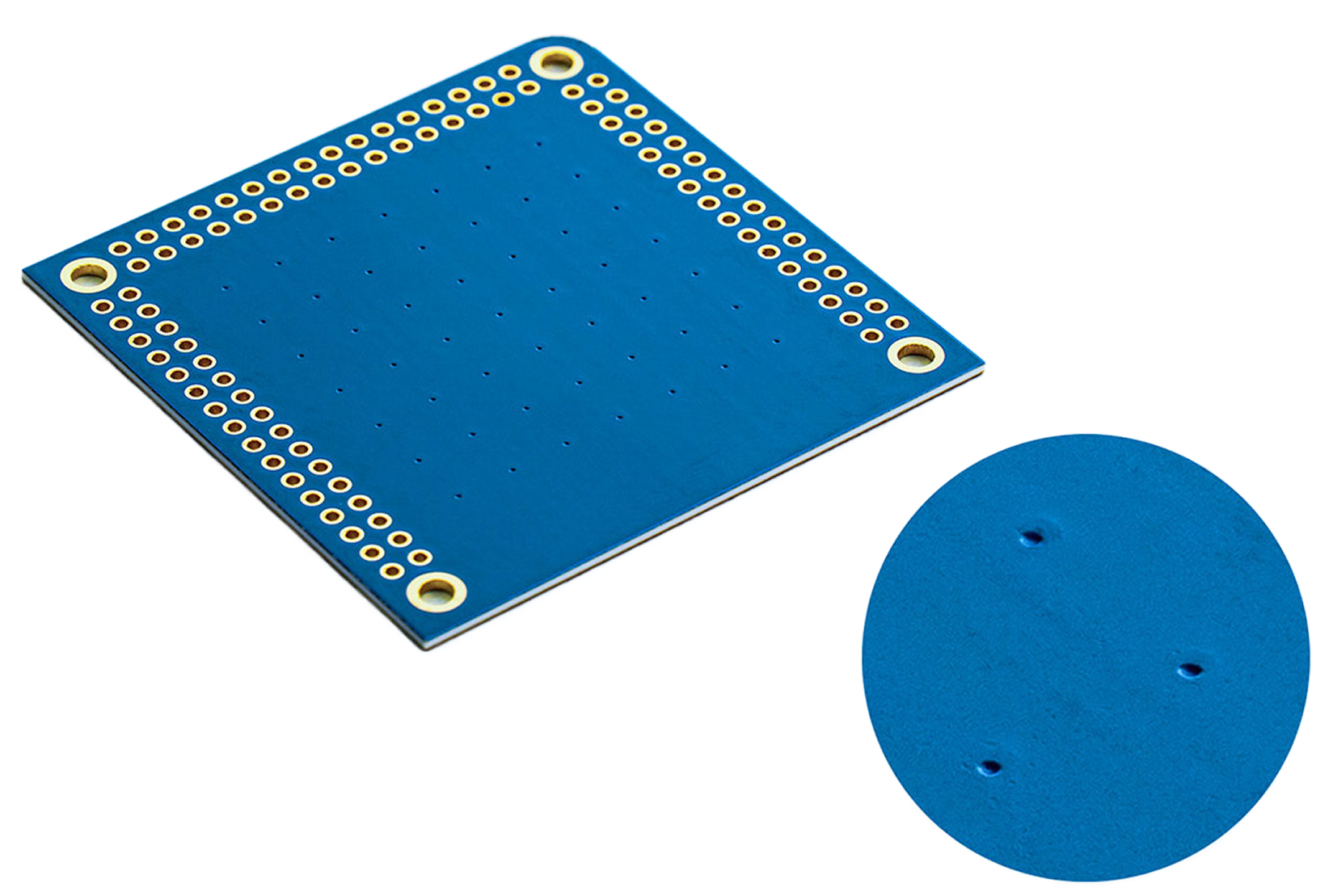

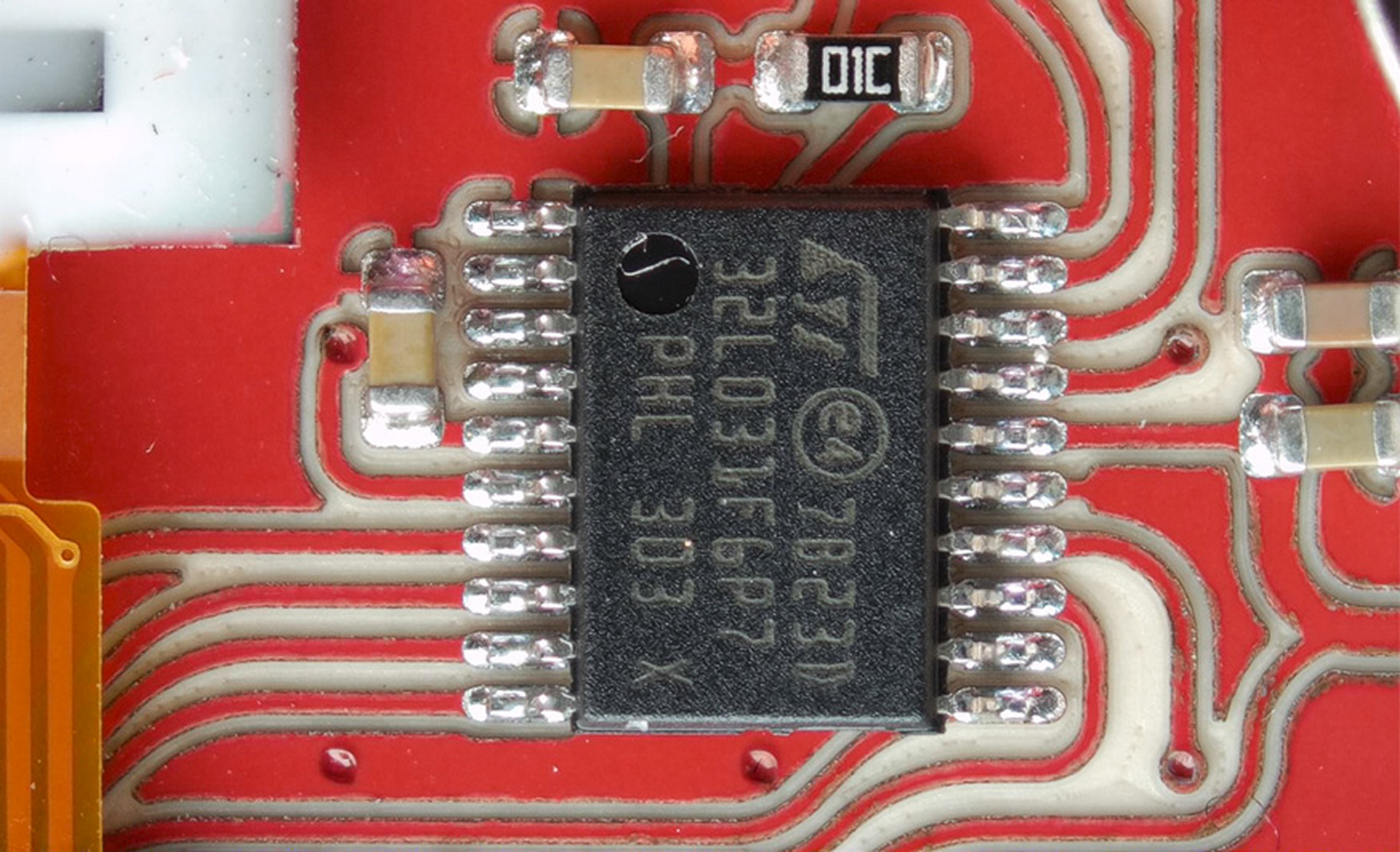

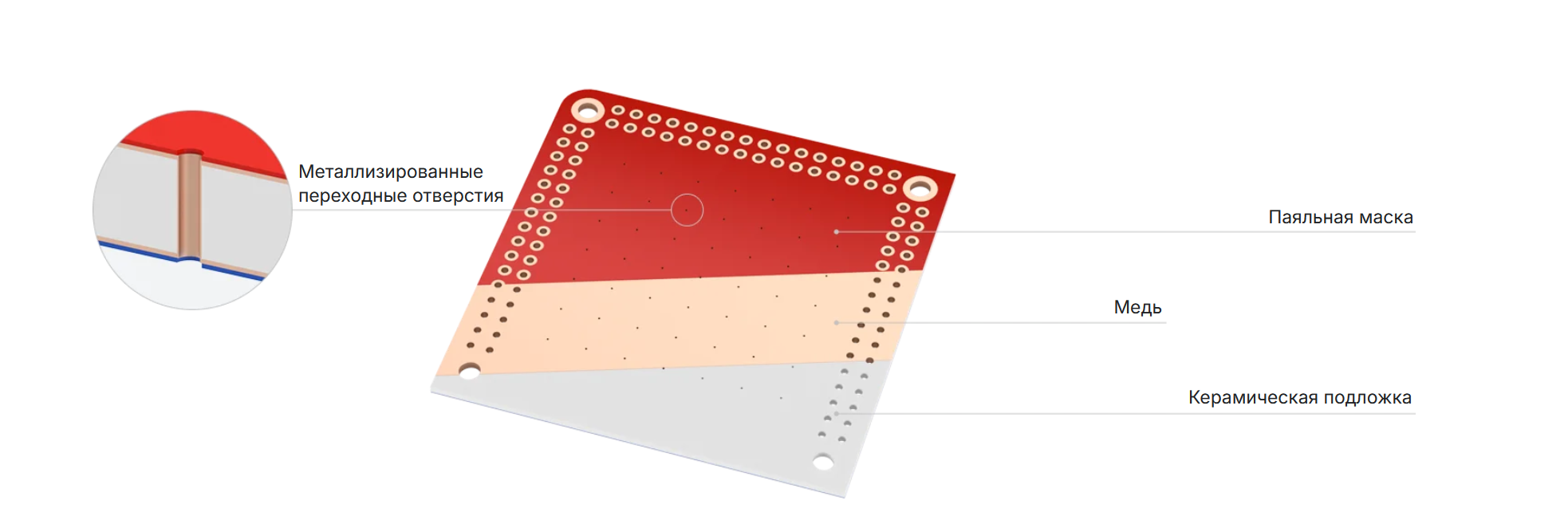

  • Двухсторонние заготовки с заводскими металлизированными переходными отверстиями и сквозными отверстиями.
  • Возможность монтажа SMD-компонентов: QFN с шагом 0,5 мм и менее, плотных цифровых и ВЧ-секций и пассивных элементов 0402.
  • Отверстия для THT-компонентов уже предусмотрены, но при необходимости лазер позволяет сформировать дополнительные.
  • Сверление, химическая обработка и гальваника для изготовления топологии не нужны.

В полном цикле также используются фильтры, трафаретные листы, паста, компоненты и материалы ручной сборки.

09 / ТОЧНОСТЬ

Точная геометрия для современной компонентной базы

Высокая точность устройства и свойства специальных заготовок позволяют работать с плотной топологией и SMD-компонентами.

0,1 ммминимальная ширина дорожки и зазора*
30 мкмповторяемость позиционирования*

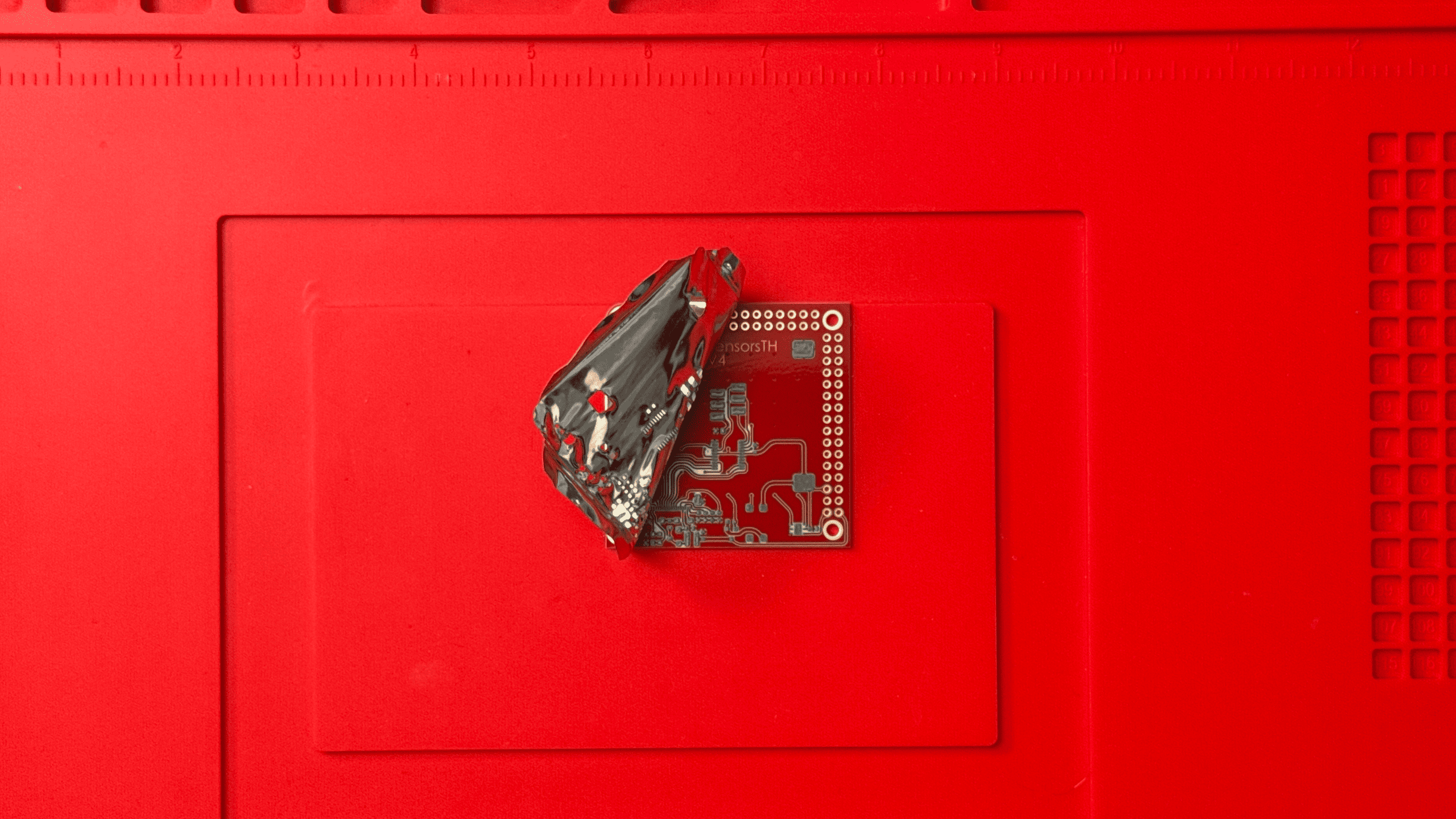

Трафаретпомогает наносить пасту и снижать риск перемычек

* Значения заявлены производителем и подтверждаются на конкретном проекте до закупки.

10 / РАЗМЕЩЕНИЕ

Эргономика и безопасность

Закрытая настольная система рассчитана на размещение в офисе, классе или лаборатории. Конкретные требования к помещению и эксплуатации подтверждаются технической документацией.

Настольный формат

155 × 290 × 464 мм, масса 11 кг.

Закрытая система

Встроенная фильтрация воздуха и изолированная рабочая камера.

Лазерный класс 1*

Заявление производителя; комплект документов предоставляется до закупки.

PewCB на рабочем столе рядом с ноутбуком

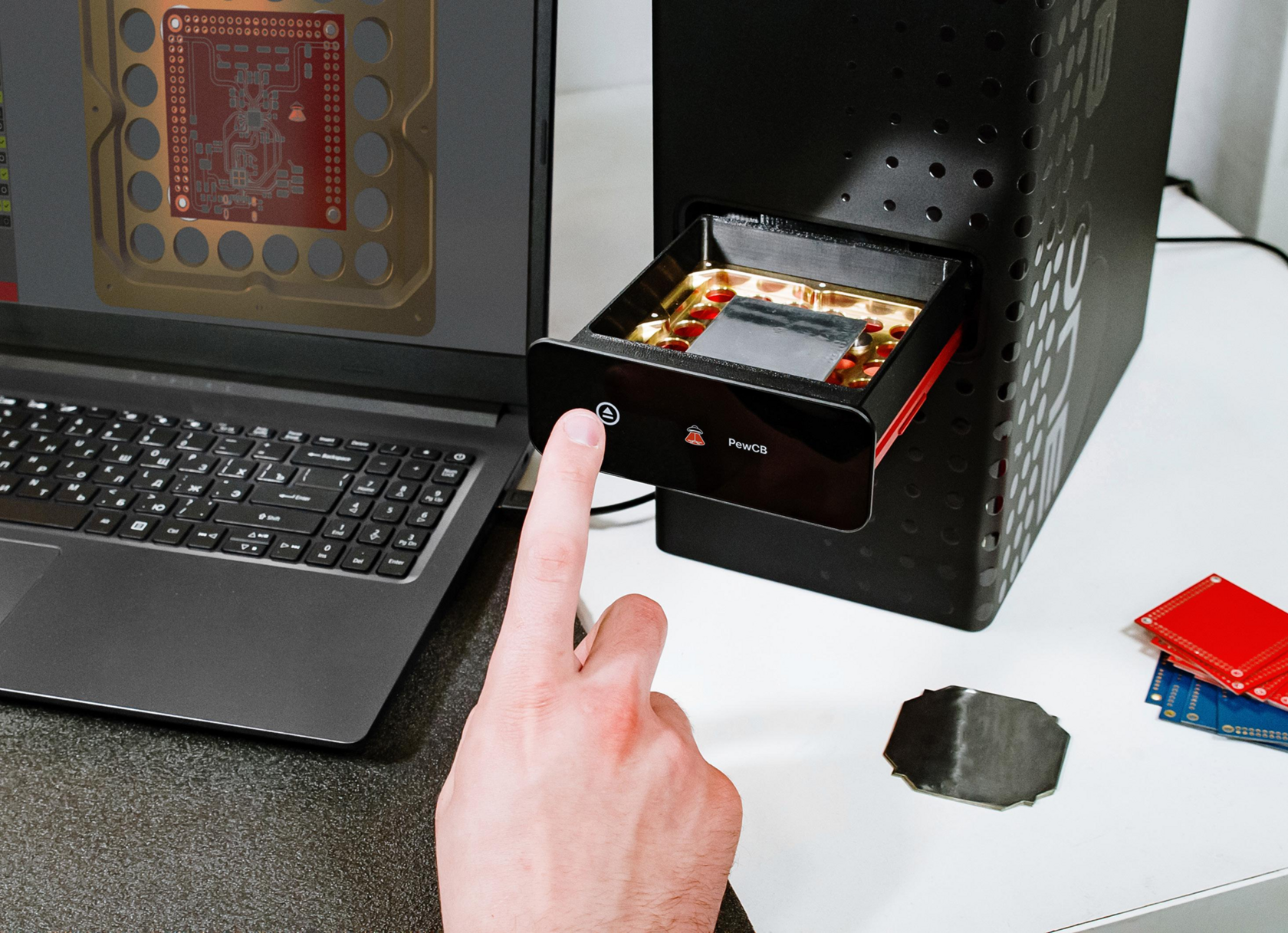

Работа с PewCB на производственном столе
RU
2026

11 / ПРОИЗВОДСТВО

Сделано в России

Собственное производство в РФ

Производственная площадка указана в Воронеже.

Поддержка и расходные материалы

Поставка, гарантия и сервис фиксируются в коммерческом предложении.

Без международной логистики

Оборудование и специализированные заготовки производятся в России.

12 / УСТРОЙСТВО

Спецификация

Ключевые параметры текущей версии PewCB. Поддержку конкретного проекта и комплект документов проверяем до закупки.

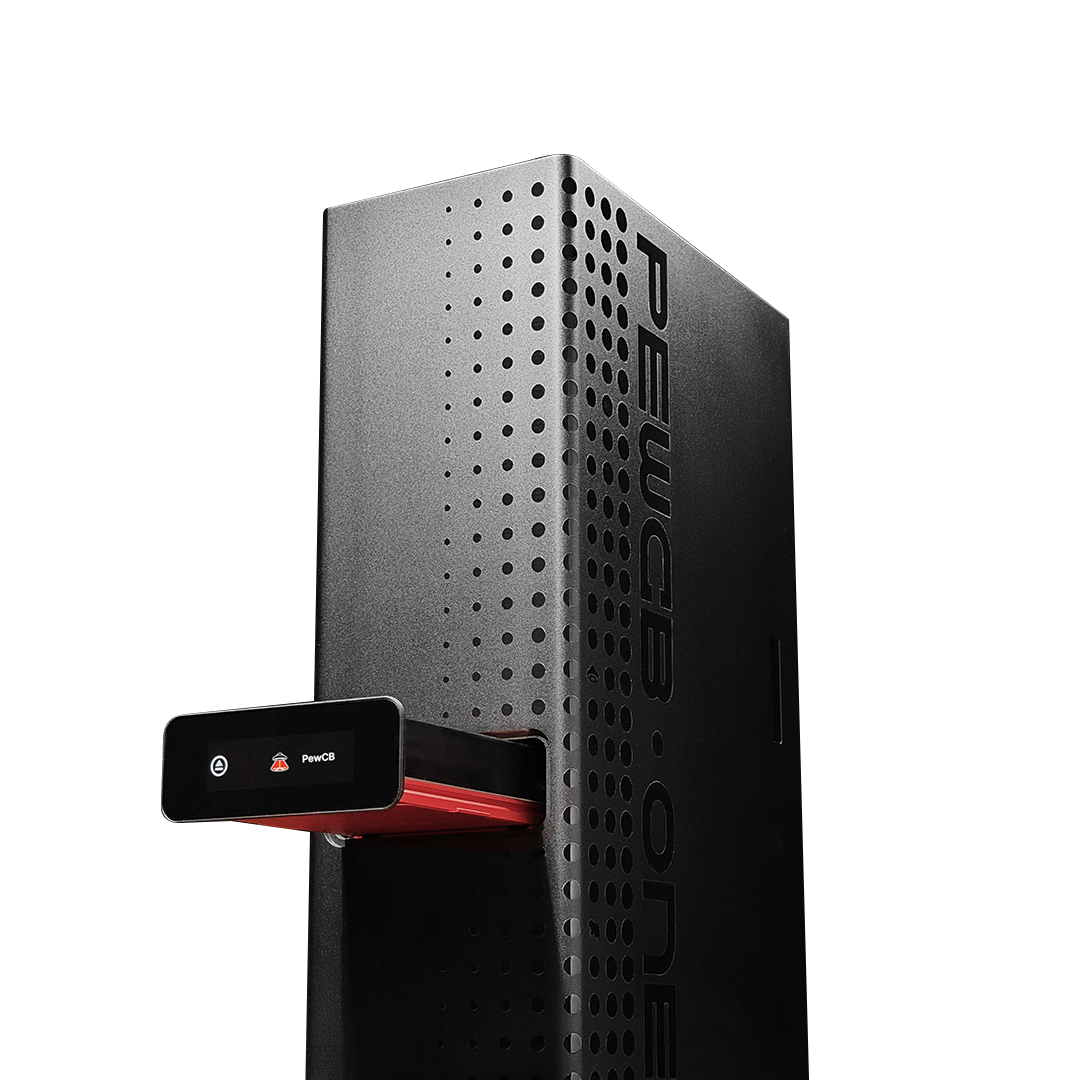

PewCB — вид устройства
Длина волны лазера
1064 нм
Мощность лазера
20 Вт
Длина импульса лазера
~100 нс
Размер лазерного пятна
35 мкм
Класс лазерной безопасности
Класс 1*
Материал заготовки
Фольгированная медью алюмооксидная или циркониевая керамика
Размер заготовки
от 23 × 23 до 84 × 84 мм
Подключение к ПК
USB Type-B
Программное обеспечение
PewCB Software, Windows / Linux
Питание
220 В, 50 Гц
Потребляемая мощность
200 Вт
Размер устройства
155 × 290 × 464 мм
Масса
11 кг

13 / СЛЕДУЮЩИЙ ШАГ

Получите презентацию и обсудите конфигурацию класса

Покажем реальный процесс, ограничения устройства и состав учебного контура — без обязательства сразу начинать закупку.
